铝合金桁架/加强型
2014-10-25   来源: 北京中展圣博桁架舞台厂     点击:10531

铝合金桁架,铝合金桁架加强型款

铝合金桁架简介

铝合金桁架又叫桁架,truss架。一般是由6061-T6铝材经过切割,加工,焊接,磨光等处理组合而成的一种广泛应用于演出展览,活动庆典,背景布置,灯光音响吊挂等系统。可以根据场地,搭建成各种大中小不同规格的桁架系统,而且可以按具体要求进行灵活组合。质量轻便,便于搭建及运输,最大跨度能达到30多米,铝材的抗压及防腐耐用能力极强。按形状可以分为四方(角)架,三角架及异形架。按安装类别可以分为插销式桁架及螺丝式桁架。

铝合金桁架优势

1.质量轻便
  比传统的铁桁架重量轻了一半,对于搭建及运输省了较多成本及精力。
2.优异的抗腐蚀性及耐用性
  相对于铁桁架,铝合金桁架是采用6061-T6铝合金,本身具有优异的防腐性能,使用寿命达10年以上
3.优异的抗压能力
  铝合金桁架一般平均承重可以达到600kg以上。满足各种演出,音乐等挂大型音响设备的需求。

铝合金桁架怎样购买:打销售电话010-88451950   010-88469173   13341196678 郭经理  铝合金桁架现货供应当天发货!北京中展铝合金桁架质量有保障,13年焊接铝合金桁架经验,具有丰富焊接技术经验 地址:北京市大兴工业区8号院,南五环狼垡东桥外100米,第一口左转8号院

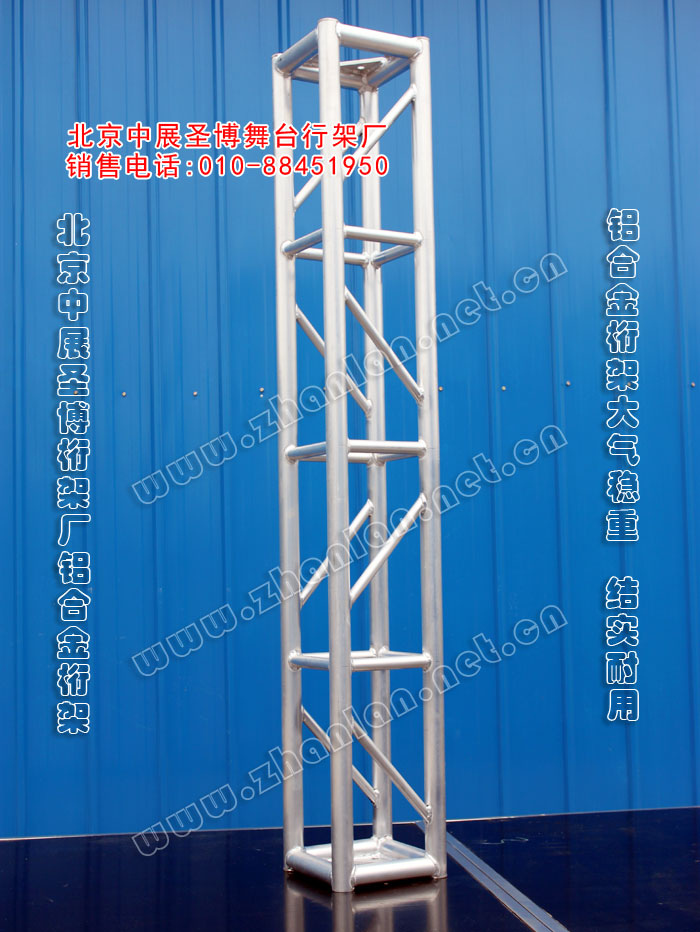

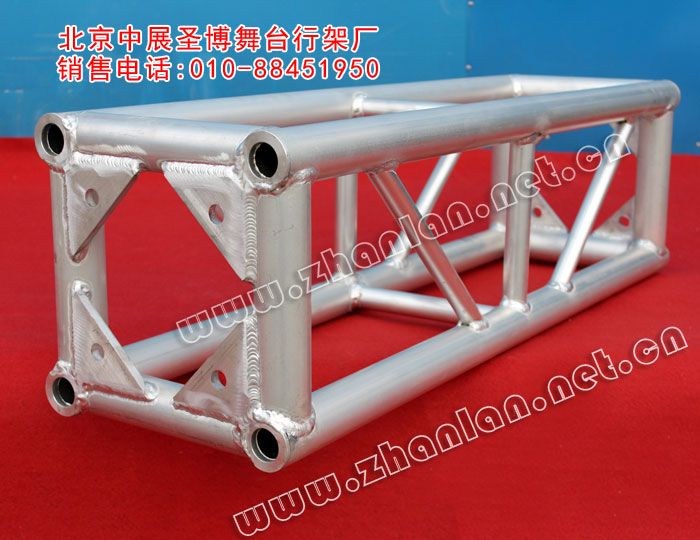

铝合金桁架,铝合金行架,演出铝合金桁架,此图为1米长度,规格为300mmX300mm,订购电话010-88451950





铝合金桁架,铝合金行架,turss架,(图)此款铝合金桁架为铝板图,2米长度

我们常用铝合金桁架,常用规格300X300,400X400,400X500,500X500,500X600,520X760,铝合金桁架实物图

北京中展圣博专业生产定做各款规格型号铝合金桁架,铝合金灯光架,TURSS架,专业定做各种规格铝合金桁架,铝合金舞台,拼装舞台,采购电话010-88451950  010-88469173   13341196678 郭先生



以下是北京中展圣博舞台桁架厂家铝合金桁架搭建案例图,欢迎购买电话010-88451950   010-88469173  13341196678 郭先生

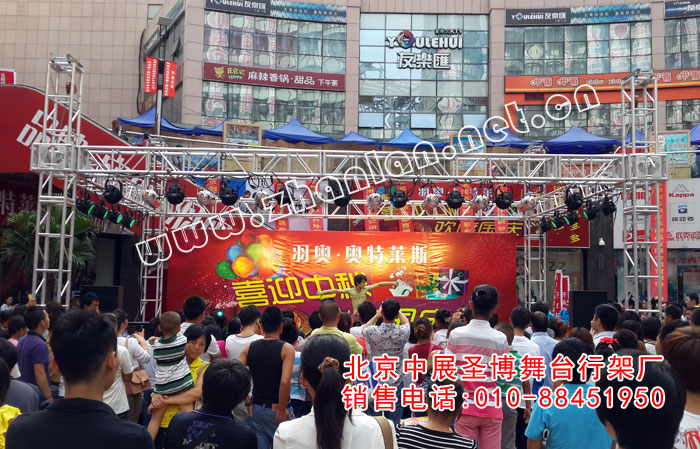

铝合金桁架,户外演出搭建,中秋节小型演出搭建,铝合金搭建规格采用300X300mm,尺寸5米X8米,高度4米

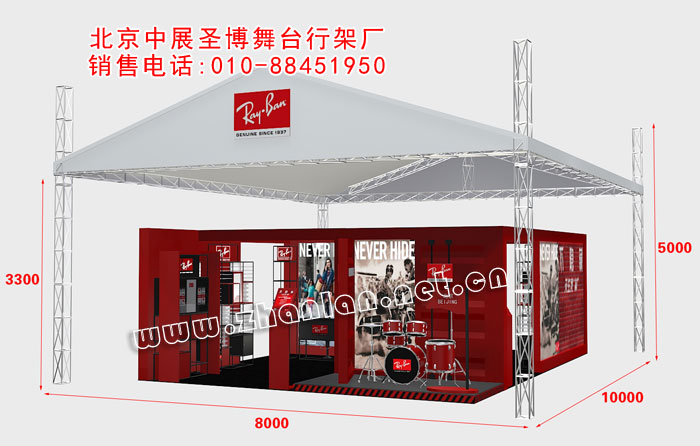

户外帐篷搭建效果图,搭建10米X8米,高度3.3米

2014年5月26日,北京中展圣博铝合金桁架搭建帐篷,规格300mmX300mm,搭建尺寸12米跨度X12米,高度4米

铝合金桁架帐篷户外搭建,搭建规格采用400X400mm,尺寸15米X6米,高度4米,采用有方套,底座,横担,葫芦,吊带,喷绘布画面,铝合金桁架组成

铝合金桁架户外小型演出活动搭建,采用400X400规格桁架,搭建尺寸5米X8米,高度4米

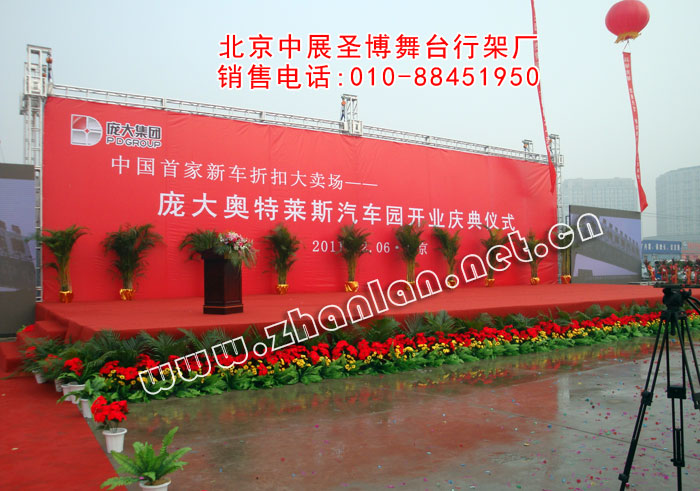

户外背景板搭建案例图,搭建尺寸15米宽度X5米高度

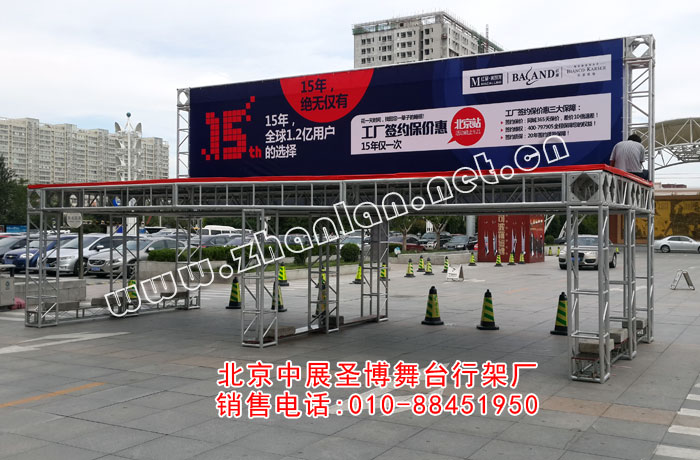

铝合金桁架户外搭建舞台,高度2.4米,广告牌4.8米,宽度9米,采用400X400铝合金搭建

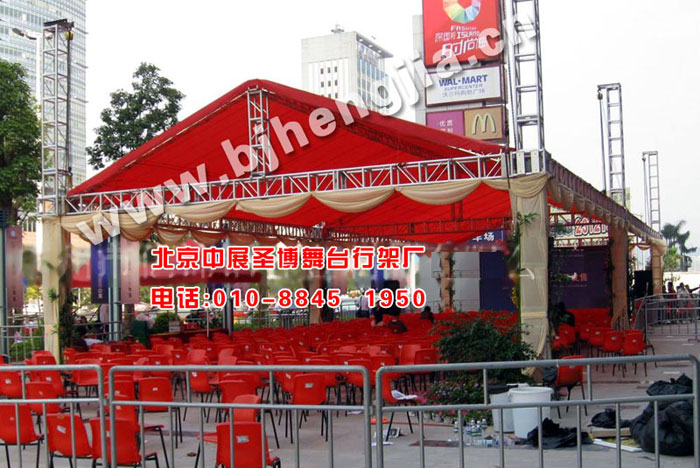

铝合金桁架,户外帐篷搭建案例图

铝合金桁架,户外帐篷搭建案例图,尺寸15米X7米,高度3米

铝合金桁架,帐篷搭建图,尺寸15米X6米,15米X7米,两套户外帐篷搭建图

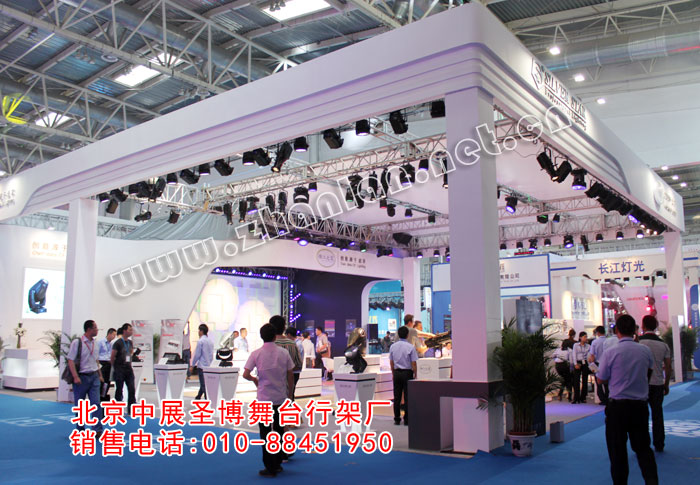

铝合金桁架,展位特装搭建案例图,采用300X300mm规格桁架搭建

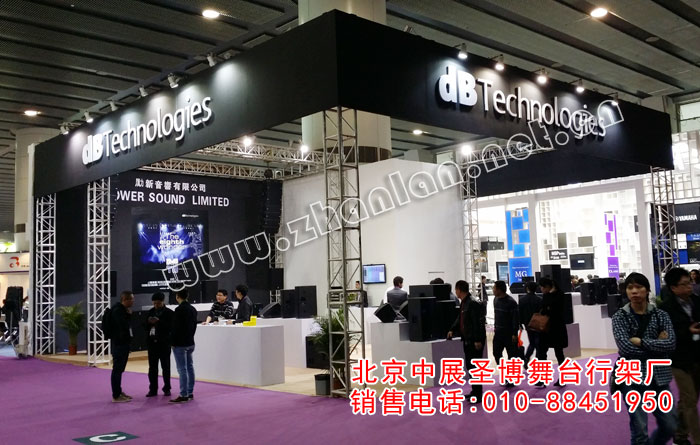

铝合金桁架展位特装搭建租赁案例图

展位铝合金桁架搭建租赁案例图,采用300mmX300mm规格铝合金桁架搭建图



铝合金桁架组成结构

铝合金桁架主要有以下几点组成:6061-T6型,3mm厚的圆形铝材,10mm厚的三角铝板及端部环片组成(插销式桁架还包含插销接头)

一套完整的铝合金桁架系统:主要由各种不同长度,不同规格的铝合金桁架,底座,反头,斜支撑,方套,横担,葫芦,吊带。进行搭建组合。
底座
  可以分为铁质跟铝质底座两种。主要用于地面的稳定作用。

此图为铝合金桁架400mmX400mm,铁质底座与方套

铝合金桁架反头

用于搭建高度较高时使用,可以通过反头达到竖起较高高度的作用。

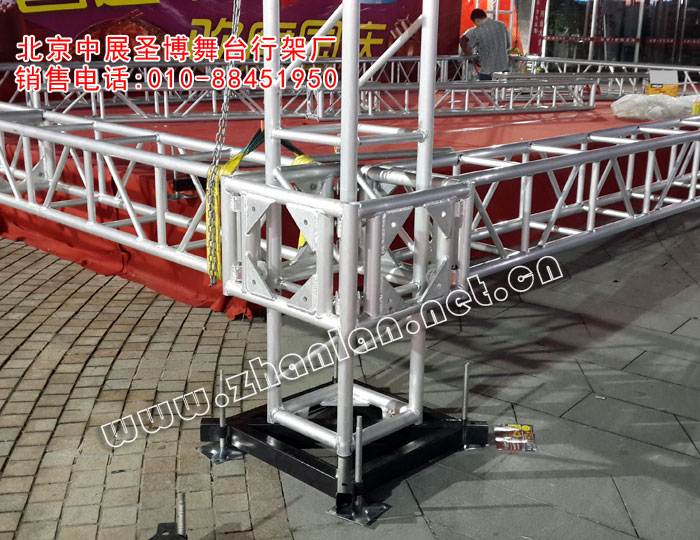

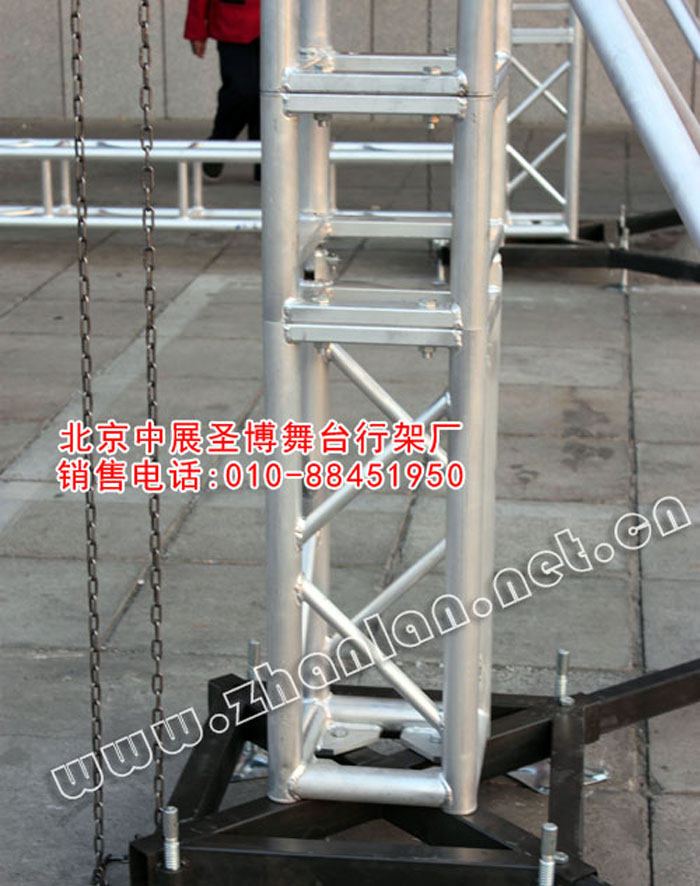

此图为铝合金桁架300X300mm反头与底座

铝合金桁架斜支撑

用于支撑铝合金桁架整个系统的稳定。

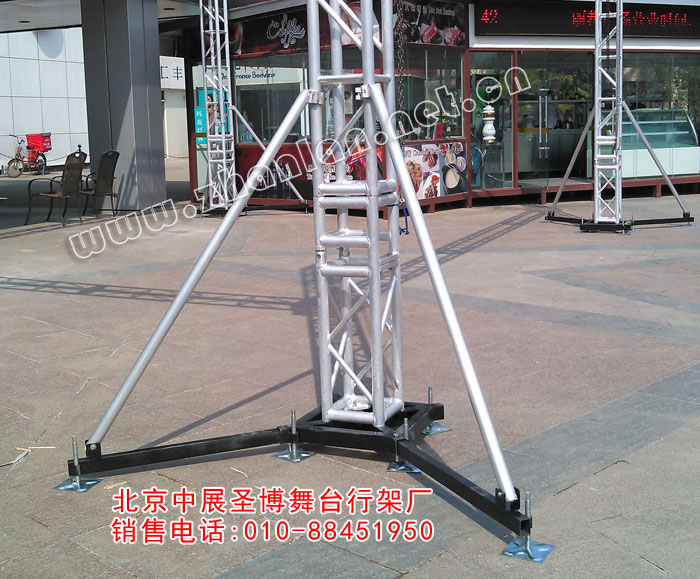

铝合金桁架300X300mm规格,反头,底座,斜支撑(图)

铝合金桁架横担与葫芦

在桁架的最顶端,主要永于挂带葫芦,可以分为手拉跟电动葫芦两种,用于升降铝合金桁架。

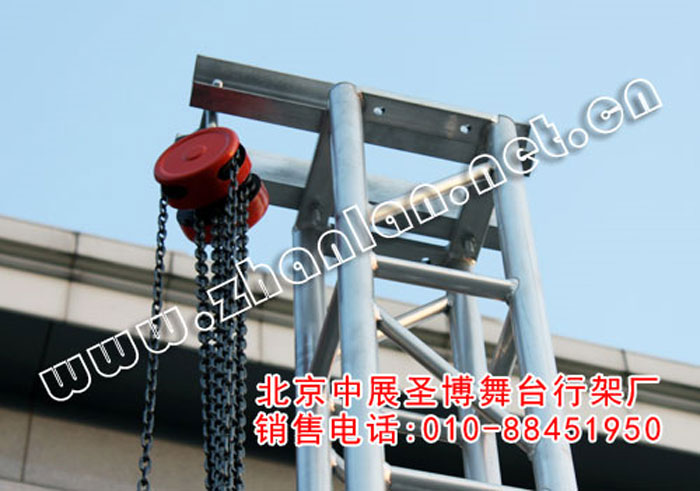

此图为,铝合金桁架300X300mm规格,横担与手拉2T6米普通葫芦(图)

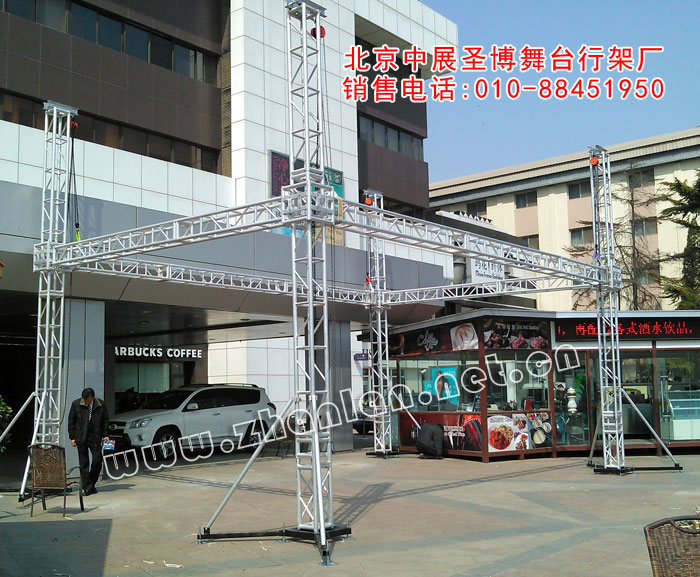

铝合金桁架户外搭建图,配件有铝合金桁架,方套,反头,底座,斜支撑,葫芦,吊带,横担(图)



铝合金桁架参数

①铝合金灯光架300*300mm 1M材料:50*3mm,斜管:25*2mm,端面空心扁铝焊接,最大跨度:14m。平均总承受:500kg
②铝合金灯光架300*400mm 1M材料:50*3mm,斜管:25*2mm,端面实心三角板焊接,最大跨度:15m。平均总承受:600kg
③铝合金灯光架400*400mm 1M材料:50*3mm,斜管:25*2mm,端面实心三角板焊接,最大跨度:16m。平均总承受:700kg
④铝合金灯光架450*450mm 1M材料:50*3mm,斜管:25*2mm,端面实心三角板焊接,最大跨度:16m。平均总承受:800kg
⑤铝合金灯光架400*500mm 1M材料:50*3mm,斜管:25*2mm,端面实心三角板焊接,最大跨度:16m。平均总承受:800kg
⑥铝合金灯光架500*600mm 1M材料:50*3mm,斜管:25*2mm,端面实心三角板焊接,最大跨度:16m。平均总承受:850kg
⑦铝合金灯光架520*760mm 1M材料:50*3mm,斜管:25*2mm,端面实心三角板焊接,最大跨度:16m。平均总承受:900kg
⑧铝合金灯光架600*760mm 1M材料:50*3mm,斜管:25*2mm,端面实心三角板焊接,最大跨度:16m。平均总承受:950kg

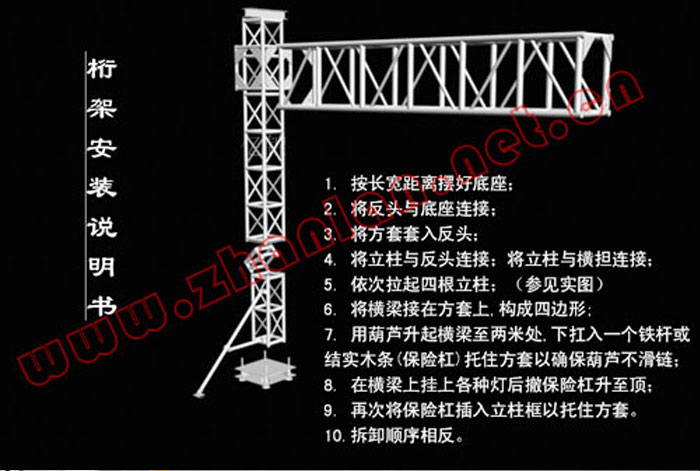

铝合金桁架搭建方法

1、先在地上大致的位置摆好四个底座,调节好下面的支腿,使之在一个水平面;
2、在四个角上的底座的外侧插入斜支撑底下的部分,每个角上插2根,总计8根;
3、把反头用螺丝固定在底座上,注意反头的旋转方向要和图中标注的一致;
4、在反头上套好方套;
5、把横梁在地面上连接起来;
6、把横梁的两端分别和两侧的两个方套对接链接好,此时横梁部分在地面上都组装完毕;
7、把立柱桁架平躺着连接好,然后把其中一端拧在反头上,另一端拧上横担,同时把吊挂葫芦和横担链接好,葫芦的作用是用来提升下面的横梁桁架;
8、多个人一起把立柱桁架慢慢竖起来,注意不要用力太大把立柱推到,然后固定好反头上面的螺丝;
9、立柱竖起后,把吊挂葫芦下面的挂钩通过吊带钩住下面的横梁;
10、4个人一起慢慢拽动吊挂葫芦把横梁拉起到人的头部左右位置;
11、在横梁上面装好灯光音响设备;
12、4个人在一起拽动吊挂葫芦到预定高度停止;
13、把斜支撑的一端和立柱拧紧,另外一端和底座的横支撑拧紧,这样铝合金架就搭建完成了。



您好:北京中展圣博桁架舞台厂以下是铝合金桁架搭建案例图

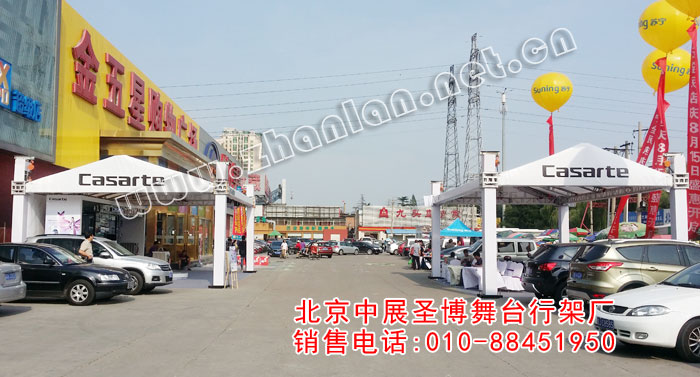

铝合金桁架户外帐篷搭建(图)

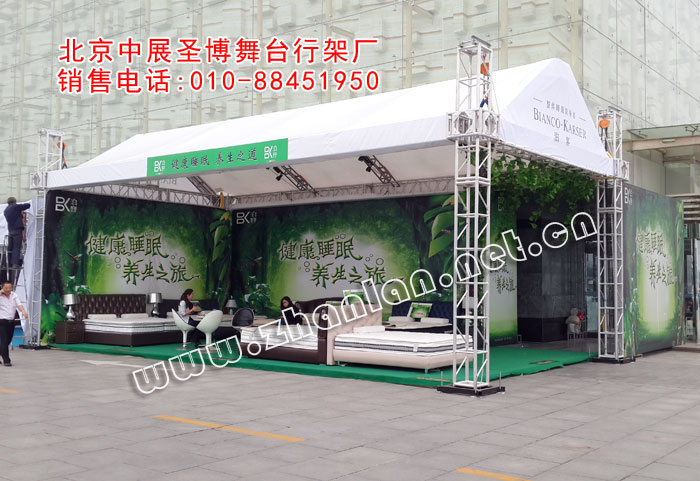

铝合金桁架户外帐篷搭建图

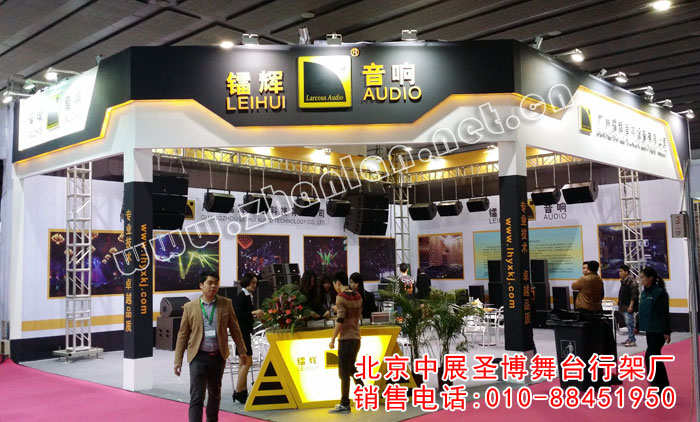

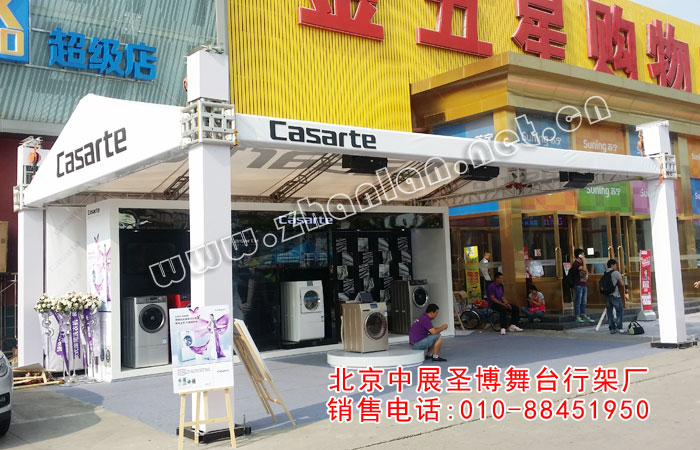

铝合金桁架,展会特装搭建租赁图

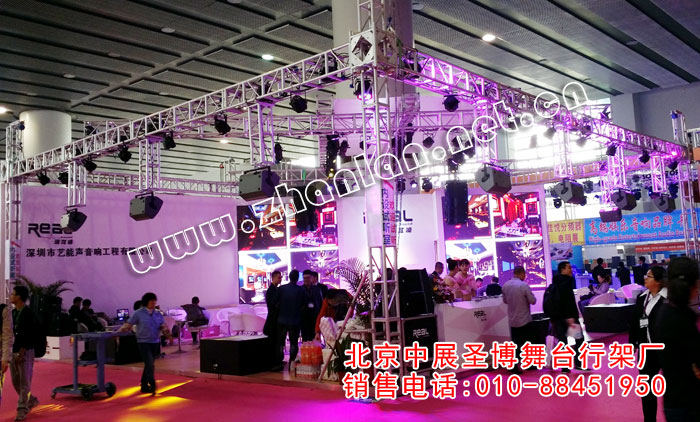

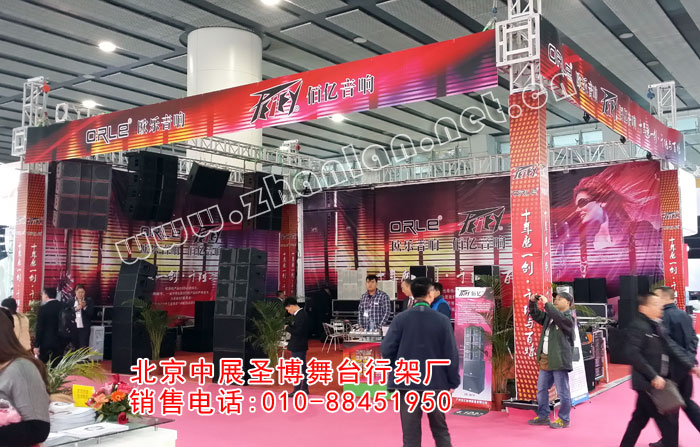

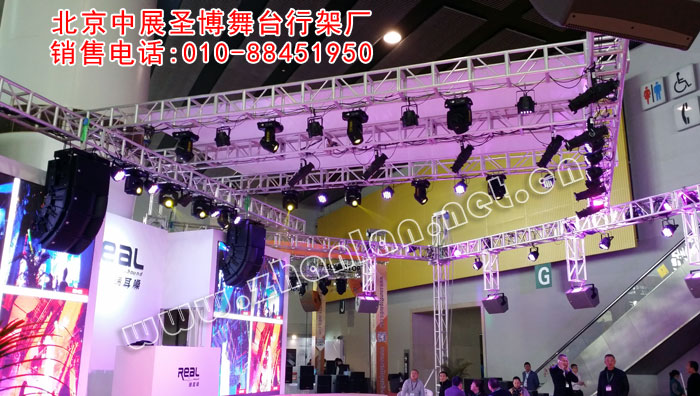

铝合金桁架,铝合金灯光架展会搭建图

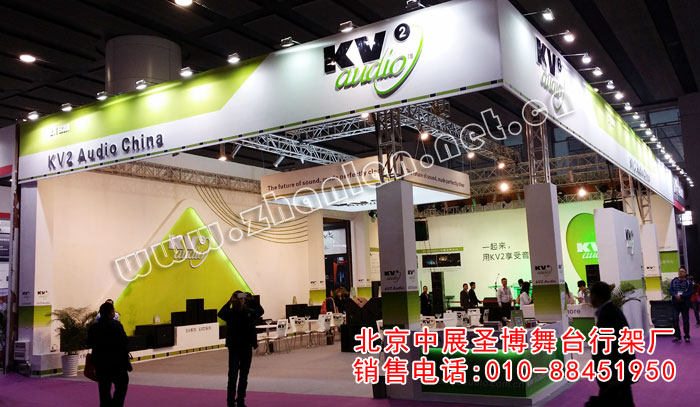

铝合金桁架,展会展位特装搭建图

铝合金桁架,展位特装搭建租赁,采用300mmX300mm展位特装搭建图

TRUSS架,展位特装搭建案例图

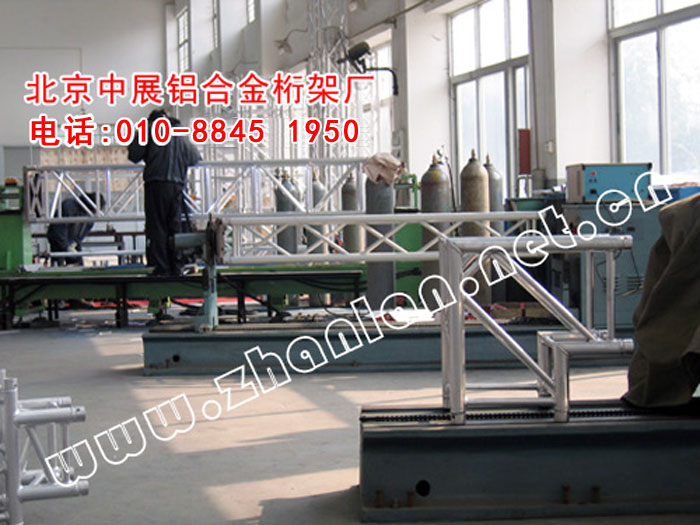

铝合金桁架车间,工人正在焊接铝合金桁架

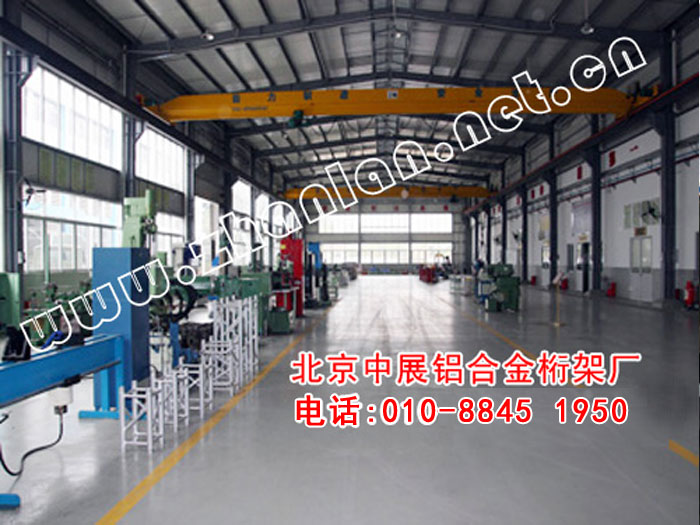

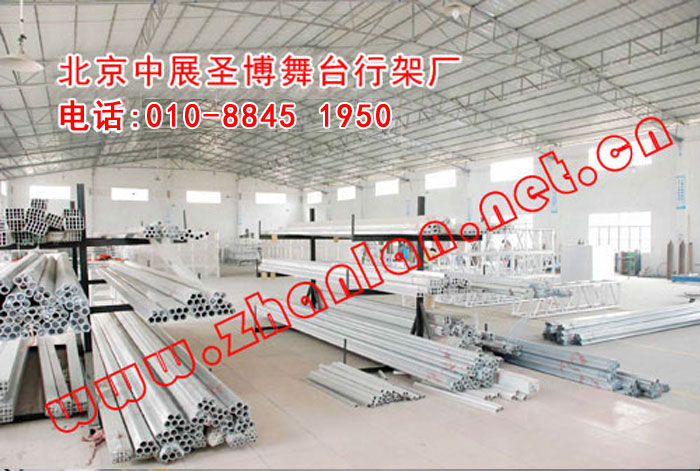

铝合金桁架车间,中展公司专业化生产铝合金桁架

北京中展圣博铝合金桁架厂,2014年成为北京最大的一家铝合金桁架生产企业,规格大,质量一流,发货快捷

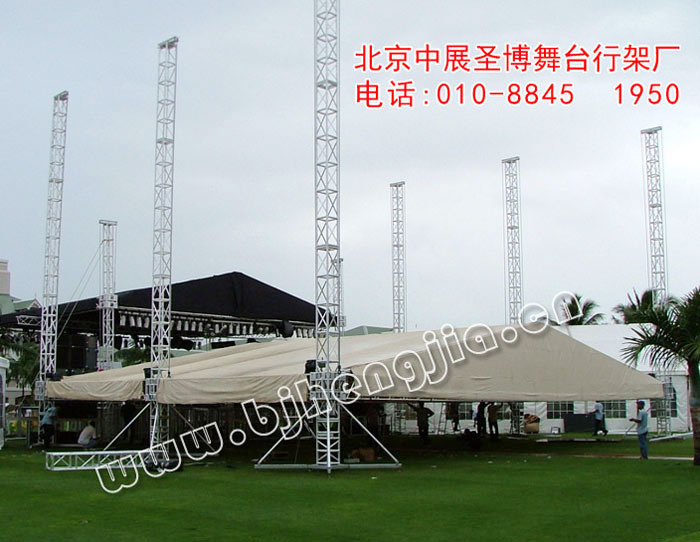

铝合金桁架安装图,北京中展圣博桁架厂

铝合金桁架龙门架搭建图
